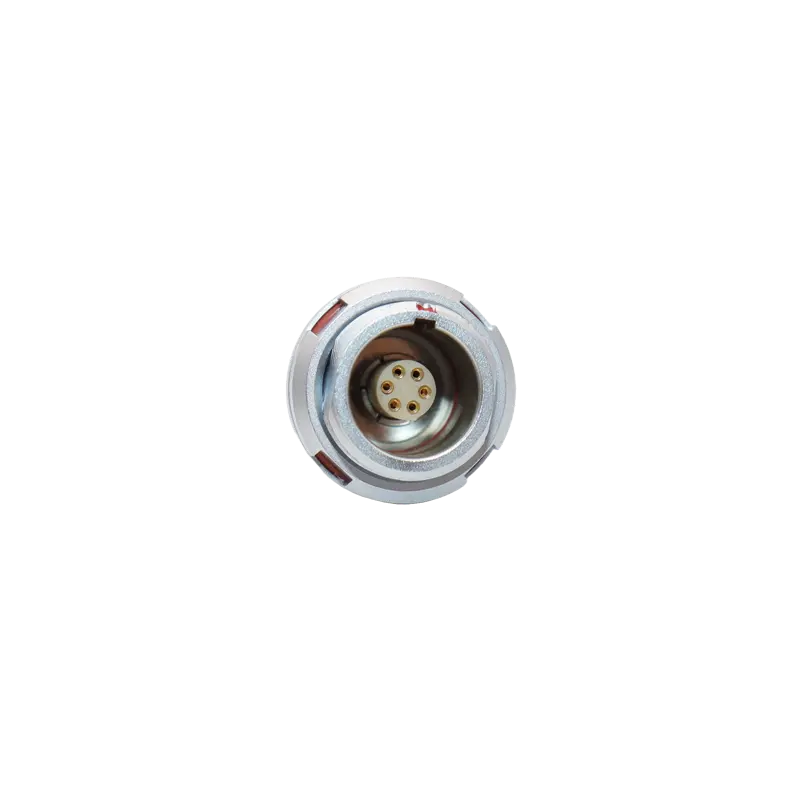

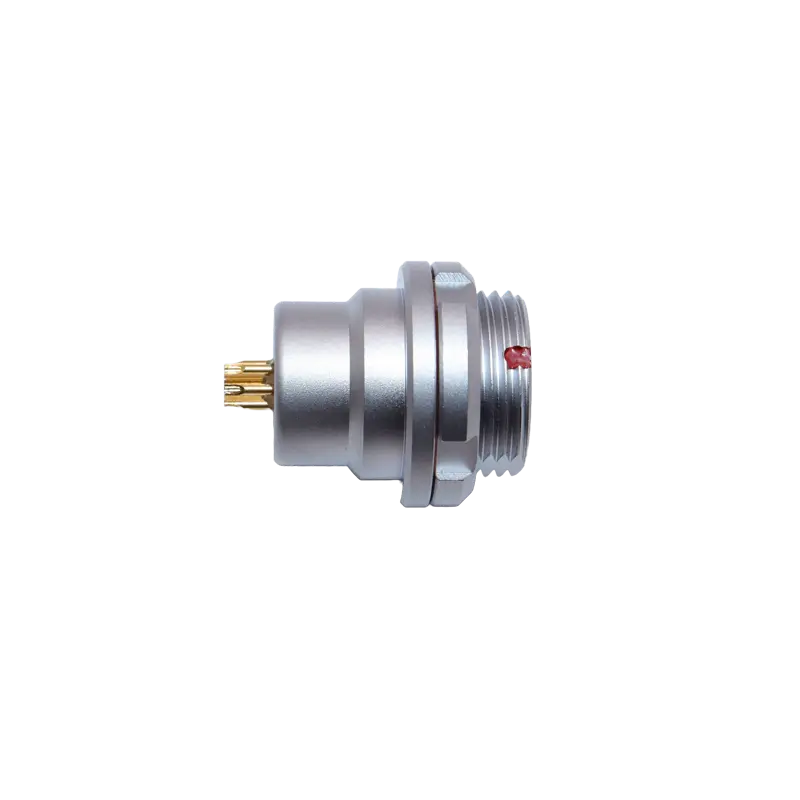

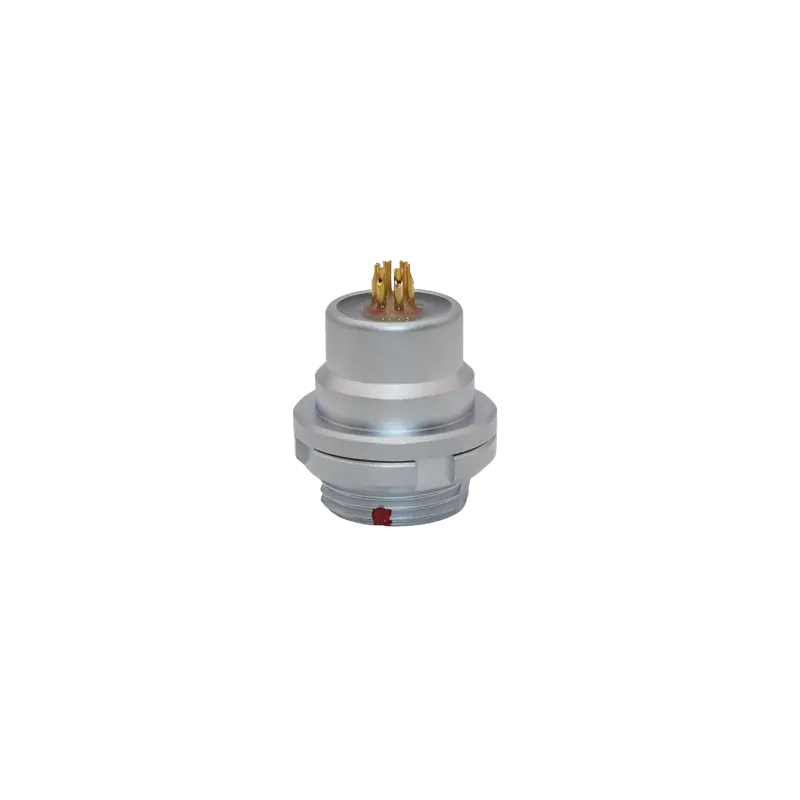

ME外螺母固定插座

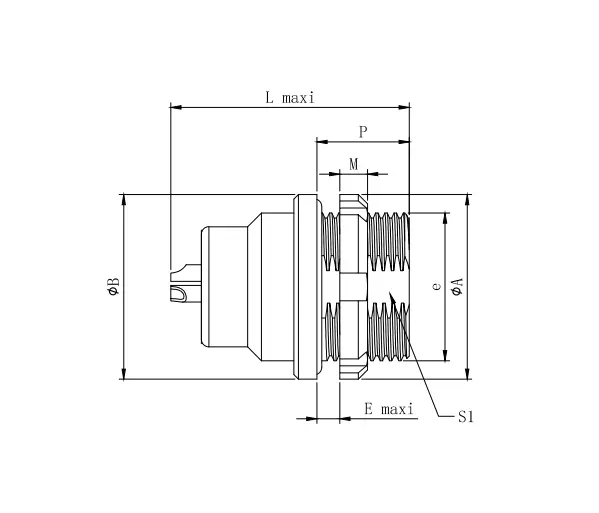

| 项目 | 尺寸 | ||||||||
| 系列 | 型号 | A | B | e | E | M | L | P | S1 |
| 0K | MEG | 18 | 18 | M14x1.0 | 3.5 | 3 | 21.7 | 7 | 12.5 |
| 1K | MEG | 20 | 20 | M16x1.0 | 7 | 3 | 30 | 10 | 14.5 |
| 2K | MEG | 25 | 25 | M20x1.0 | 6.5 | 3.5 | 33.7 | 10 | 18.5 |
| 3K | MEG | 30 | 30 | M24x1.0 | 7 | 4.5 | 35.2 | 12 | 22.5 |
| 4K | MEG | 38 | 37 | M30x1.0 | 7.5 | 5.5 | 36.5 | 13.5 | 28.5 |
