F系列

主要特点

快速分瓣式推拉自锁系统
多种定位销防误插
360度EMC防护
高密度节约空间

技术性能

插拔次数大于5000次
工作温度-55℃~+200°C
盐雾实验大于96小时，特殊可达1000小时
防护等级IP68

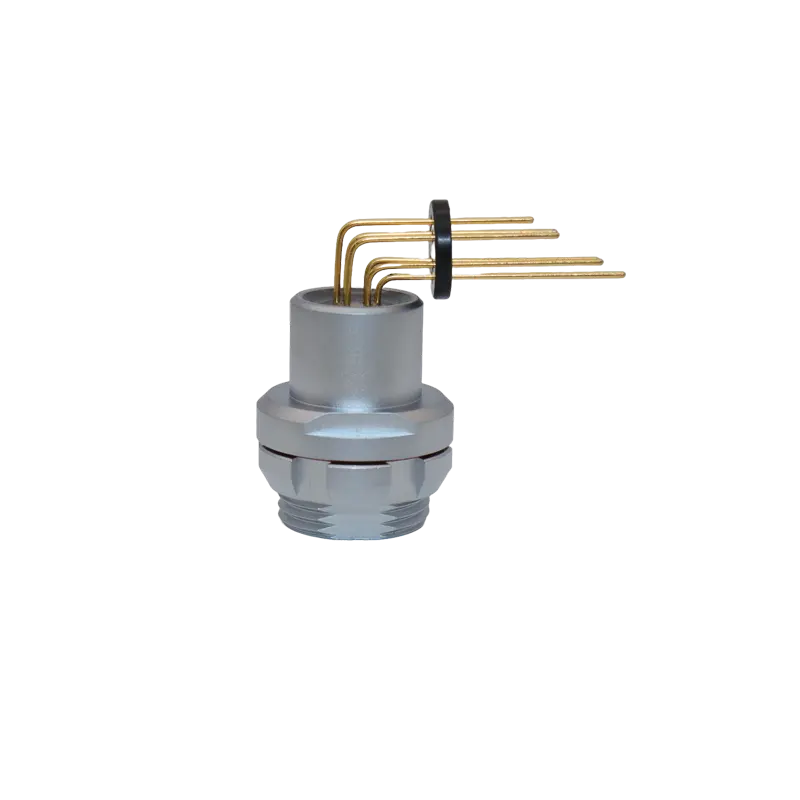

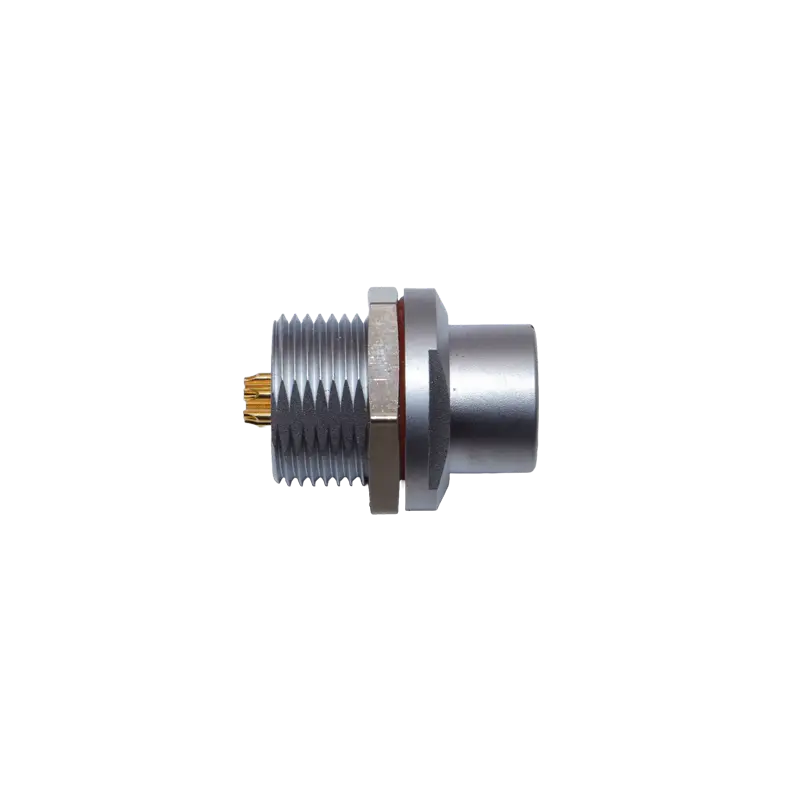

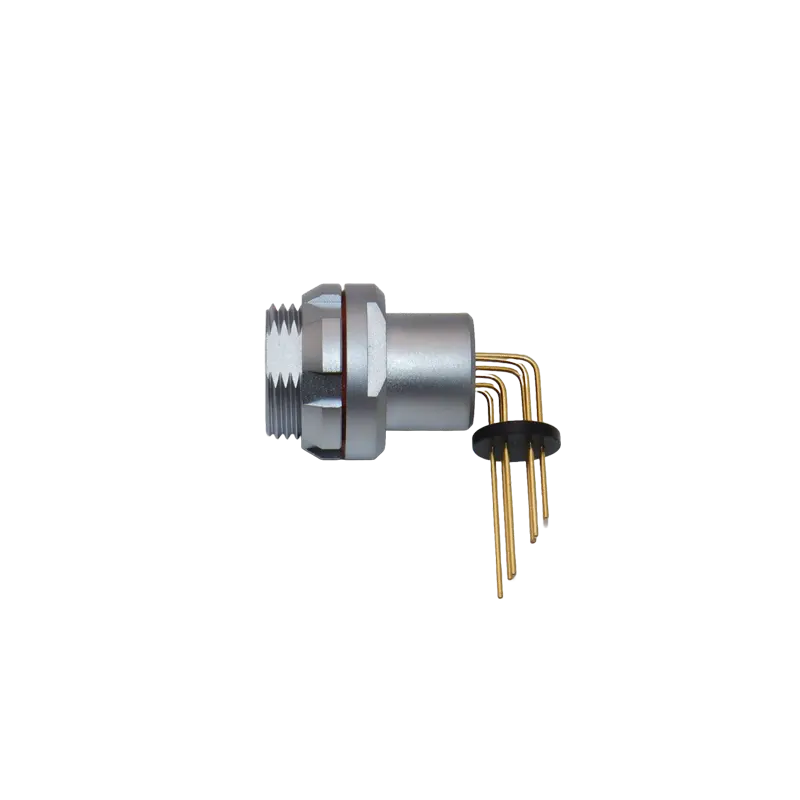

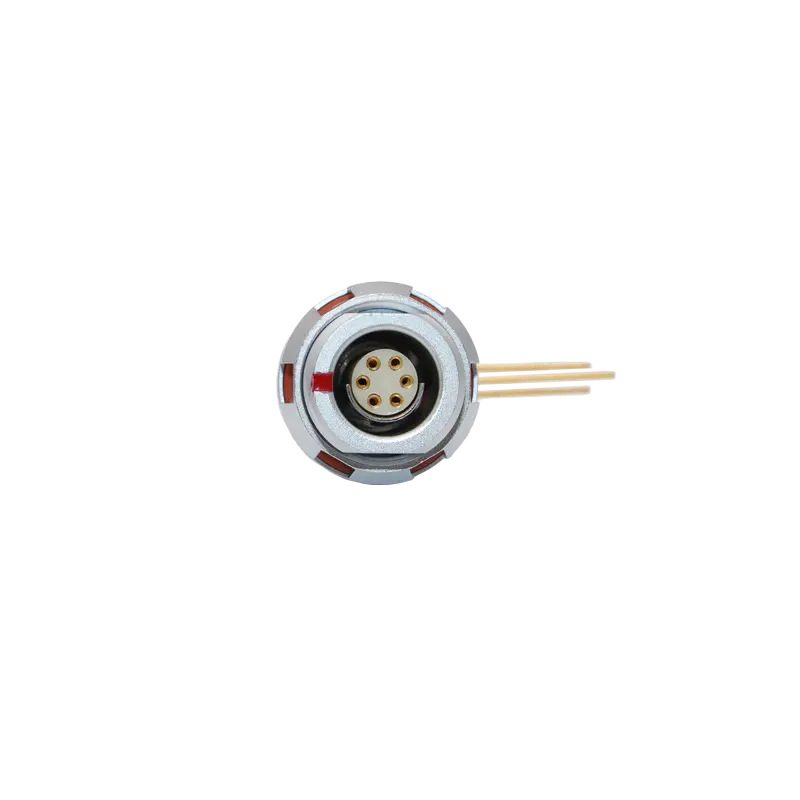

ZL外螺母固定插座

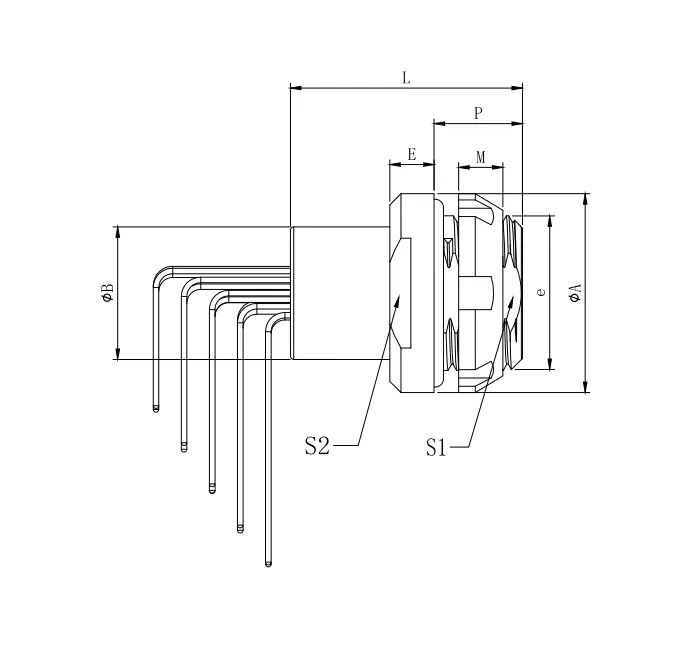

项目		尺寸
系列	型号	A	B	e	L	E	M	P	S1	S2
0F	ZLN	14	9	M9*0.5	17	3.5	3	6.5	8.2	11
1F	ZLN	18	12	M14*1.0	21	4	4	8	12	15
AF	ZLN	19	14	M14*1.0	19.5	3	4	7	12	15
2F	ZLN	22	14	M16*1.0	21	4.5	3.5	8	14.5	18
3F	ZLN	27	21	M20*0.75	26.5	5	5	10	19	22

ZL外螺母固定插座

产品特点

机箱外螺母安装
可直针板接，可弯针板接，可焊接，可压接
定位销N\A\B（半圆金属防止误插）

相关应用

步兵车
光刻机
自动驾驶控制系统

×
