B系列

主要特点

快速的推拉自锁系统
多种定位销防误插
360度EMC防护
2-48芯，高密度节约空间

技术性能

插拔次数大于5000次
工作温度-55℃～+200℃
盐雾实验大于96小时，特殊可达1000小时
防护等级IP50~IP68

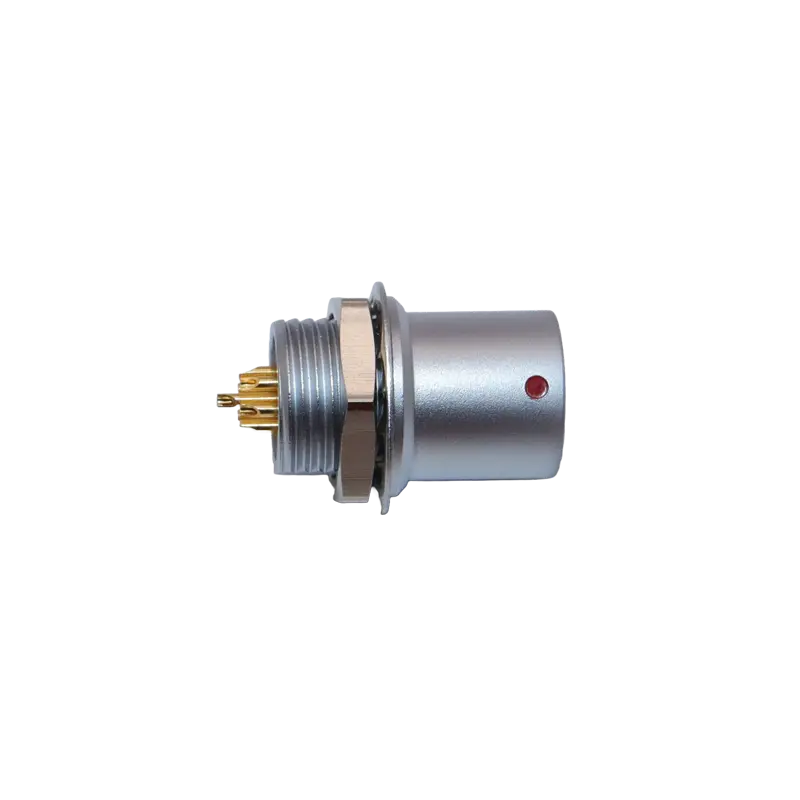

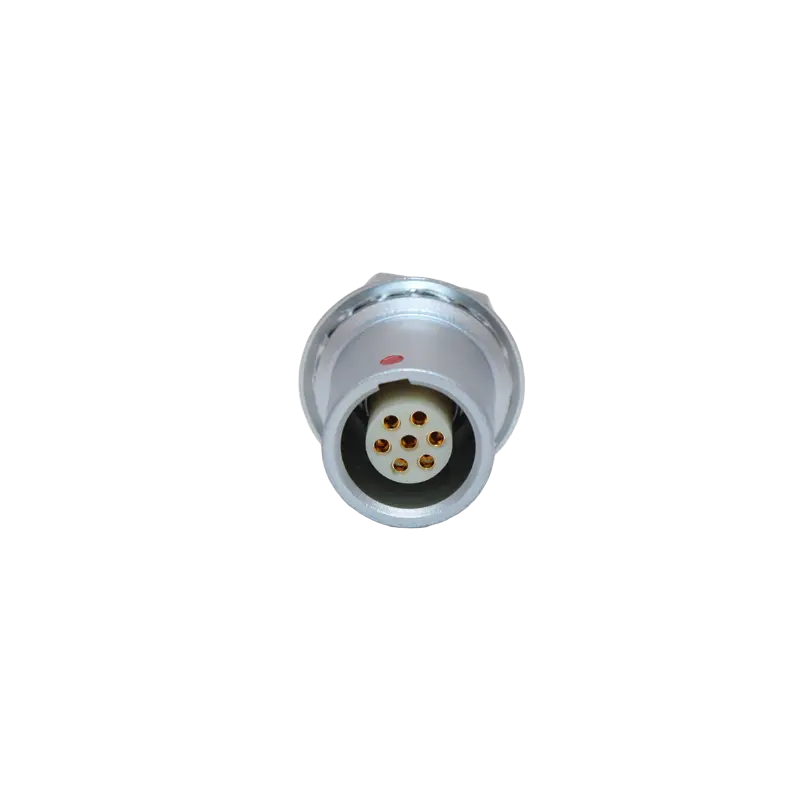

ZH内螺母固定插座

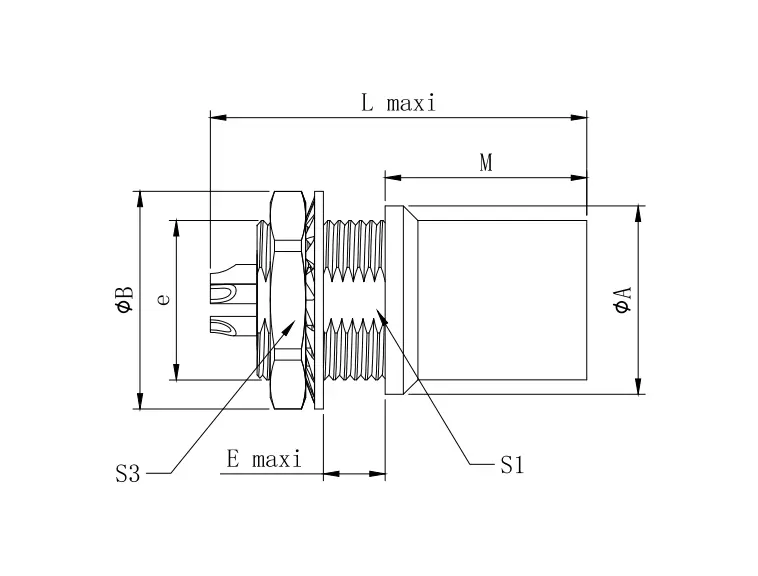

项目		尺寸
系列	型号	A	B	e	E	M	L	S1	S3
0B	ZHG	10	12.4	M9x0.5	2	11.5	19.5	8.2	11
1B	ZHG	14	15.8	M12x1.0	4	12	21.7	10.5	14
2B	ZHG	18	19.2	M15x1.0	5.1	12.5	23.9	13.5	17
3B	ZHG	22	25	M18x1.0	8.0	13.5	30.7	16.5	22

ZH内螺母固定插座

产品特点

机箱内螺母安装
多种定位销防误插
凸出式外壳，减小机箱内尺寸

相关应用

无人机
光刻机
汽车动态性能测试系统

×
